À chaque démarrage et à chaque changement de vitesse, l’embrayage relie momentanément le moteur à la boîte de vitesses manuelle. Cette liaison transmet la puissance aux roues tout en permettant au conducteur de sélectionner un autre rapport.
Le mécanisme reste caché, mais son fonctionnement dépend de pièces précises et de gestes coordonnés. Comprendre leur rôle aide à conduire plus souplement et à reconnaître les signes d’usure avant qu’ils ne s’aggravent.
A retenir :
- Transmission progressive de la puissance moteur vers les roues
- Désaccouplement temporaire pour sélectionner un nouveau rapport
- Coordination entre pédale, disque et volant moteur
- Repérage précoce des bruits et passages difficiles

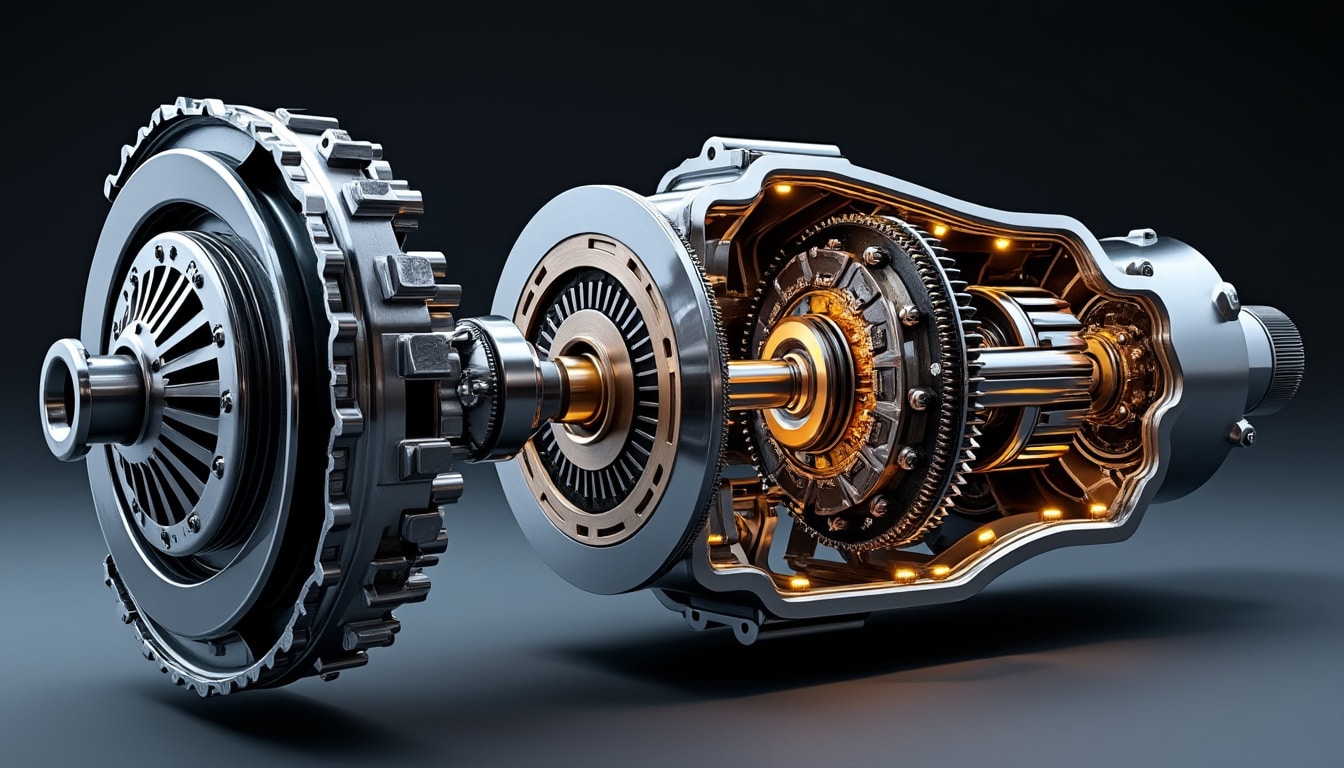

Comment l’embrayage transmet la puissance à la boîte manuelle
Cette chaîne de transmission commence au moteur, dont la rotation doit rejoindre la boîte sans provoquer de choc mécanique. L’embrayage assure cette liaison, puis la libère brièvement lorsque le conducteur sélectionne un rapport.
Du volant moteur au disque d’embrayage
Dans cet ensemble, le volant moteur tourne avec le moteur et sert de surface d’appui au disque d’embrayage. Lorsque la pédale d’embrayage est relâchée, le disque est pressé contre le volant et transmet la rotation à la boîte.
En appuyant sur la pédale, le conducteur libère cette pression et interrompt temporairement la transmission du couple. Il peut alors déplacer le levier sans obliger les engrenages à changer de rapport sous la force du moteur.
Le geste qui permet le changement de vitesse
Cette séparation momentanée rend le changement de vitesse possible, mais le relâchement doit rester progressif au démarrage. Par exemple, si le disque reprend contact trop brutalement, la voiture peut avancer par à-coups ou caler.
Selon les explications de GPDA sur le fonctionnement de l’embrayage, cette pièce relie le moteur et la boîte tout en facilitant les changements de rapport. Le point de patinage correspond au moment où le disque commence à transmettre la rotation aux roues.
Les rôles essentiels des pièces se lisent dans l’ordre où la force circule, du moteur jusqu’aux roues motrices.
Principaux éléments de transmission :
- Volant moteur : entraîné par le moteur, il participe à la liaison avec le disque.
- Disque d’embrayage : transmet la rotation lorsqu’il est serré contre le volant moteur.
- Pédale d’embrayage : commande la séparation temporaire entre moteur et boîte.
- Arbres et pignons : transmettent le mouvement en fonction du rapport sélectionné.
Les composants de la boîte de vitesses manuelle
Une fois le moteur désaccouplé, les pièces internes peuvent sélectionner un autre rapport sans recevoir directement sa puissance. Leur agencement transforme ensuite la rotation transmise en une force adaptée au démarrage, à l’accélération ou à la vitesse de croisière.
Arbres et pignons : adapter la puissance du moteur
Dans la boîte manuelle, l’arbre primaire reçoit le mouvement venant de l’embrayage, tandis que l’arbre secondaire le transmet vers le différentiel. Selon la conception, un arbre intermédiaire porte également des pignons qui participent à l’établissement des rapports.
Un rapport court, comme la première vitesse, fournit davantage de force aux roues pour lancer le véhicule. Les rapports plus longs conviennent davantage à une allure stabilisée, car ils permettent au moteur de tourner moins vite pour une même vitesse routière.
Synchroniseurs et fourchettes : engager le bon rapport
Lorsque le conducteur actionne le levier, des tringles ou des câbles déplacent les fourchettes de sélection. Celles-ci commandent les synchroniseurs, qui rapprochent les vitesses de rotation des pièces avant l’engagement du rapport.
Selon les documents pédagogiques consacrés à la boîte manuelle, les synchroniseurs facilitent l’engagement et limitent les craquements lors des passages. Si les bagues sont usées, un rapport peut devenir difficile à sélectionner, surtout lorsque le conducteur agit rapidement.
Le tableau présente le rôle de chaque élément sans supposer une disposition identique sur toutes les transmissions.
Élément
Fonction
Effet au volant
Arbre primaire
Reçoit la rotation transmise par l’embrayage
Amène le mouvement dans la boîte
Pignons
Établissent différents rapports de démultiplication
Adaptent force et vitesse
Synchroniseurs
Facilitent l’égalisation des vitesses de rotation
Rendent l’engagement plus fluide
Fourchettes
Déplacent les éléments de sélection
Commandent le rapport choisi
Conduite et entretien de l’embrayage et de la transmission
La compréhension des composants prend tout son sens dans l’usage quotidien, où les habitudes du conducteur influencent les sollicitations mécaniques. Une conduite souple réduit les à-coups et aide à repérer plus tôt un changement inhabituel.
Reconnaître les signes d’usure de la boîte
Des craquements répétés, un rapport qui saute ou un levier devenu difficile à manier justifient une vérification. Ces symptômes peuvent provenir des synchroniseurs, des commandes ou d’autres éléments ; ils ne permettent pas, à eux seuls, d’identifier la panne avec certitude.
Selon les guides d’entretien automobile, l’huile de boîte contribue à lubrifier les pièces internes, mais son type et son remplacement dépendent des préconisations du constructeur. Une fuite visible ou un bruit persistant mérite un contrôle, plutôt qu’un simple appoint improvisé.
Adopter des gestes qui préservent l’embrayage
Pour préserver l’embrayage, il vaut mieux éviter de garder le pied posé sur la pédale après le passage d’un rapport. Maintenir une voiture en côte avec le point de patinage sollicite aussi le disque et peut accélérer son échauffement.
Des habitudes simples limitent ces contraintes et rendent la conduite plus régulière, notamment dans les embouteillages ou les démarrages en pente.
Gestes utiles au quotidien :
- Enfoncer franchement la pédale avant de sélectionner un rapport.
- Relâcher progressivement l’embrayage au démarrage, sans prolonger inutilement le patinage.
- Utiliser le frein pour immobiliser la voiture dans une pente.
- Faire contrôler les bruits persistants et les vitesses qui accrochent.
Observation
Origine possible
Réaction adaptée
Craquement au passage d’un rapport
Engagement difficile ou synchronisation défaillante
Éviter de forcer et demander un contrôle
Rapport qui saute
Problème possible de sélection ou d’usure interne
Faire examiner la transmission
Fuite sous la boîte
Joint ou autre élément d’étanchéité à vérifier
Contrôler rapidement le niveau et l’origine
Patinage de l’embrayage
Disque possiblement usé ou sollicité
Faire évaluer l’ensemble par un professionnel
Source : « Qu’est-ce qu’un embrayage et comment fonctionne-t-il ? », GPDA.
